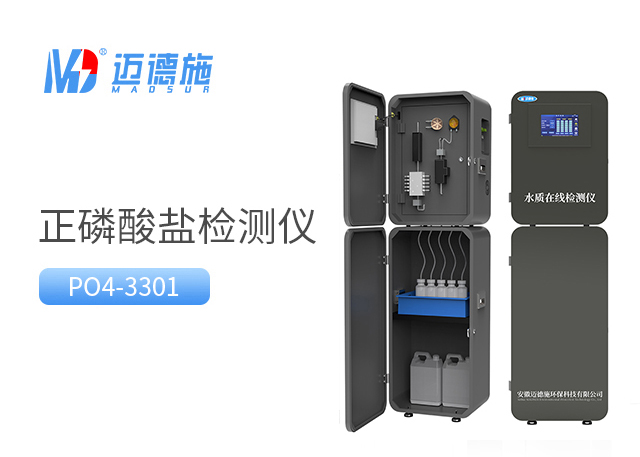

在線正磷酸鹽監測儀的結構與組成解析

在線正磷酸鹽監測儀(yi) 作為(wei) 水質營養(yang) 鹽監測的核心設備，廣泛應用於(yu) 汙水處理廠、地表水監測站、工業(ye) 循環水係統等場景，通過精準檢測水體(ti) 中磷酸根離子濃度，為(wei) 水質調控、汙染治理提供數據支撐。其結構設計圍繞“樣品處理-反應檢測-數據輸出-係統保障”的核心邏輯展開，各組件協同工作，確保檢測精度與(yu) 運行穩定性，以下從(cong) 核心單元與(yu) 輔助模塊兩(liang) 方麵詳細解析。

一、核心分析單元

核心分析單元是儀(yi) 器實現正磷酸鹽濃度檢測的核心部分，直接決(jue) 定檢測結果的準確性，主要包括樣品反應模塊與(yu) 信號檢測模塊。

樣品反應模塊負責接收水樣、完成預處理與(yu) 化學反應。首先通過采樣管路獲取待測水樣，經過濾組件去除水中懸浮顆粒物、雜質，避免堵塞管路或影響反應效果；隨後水樣進入反應池，與(yu) 定量注入的顯色試劑（如鉬酸鹽試劑）充分混合，在特定反應條件下發生顯色反應，生成穩定的有色化合物。該模塊內(nei) 置攪拌裝置與(yu) 溫度控製組件，確保反應均勻、反應溫度穩定，為(wei) 後續檢測奠定基礎。

信號檢測模塊用於(yu) 捕捉化學反應產(chan) 生的光學信號並轉化為(wei) 電信號。核心部件為(wei) 光學檢測器，通常采用分光光度法原理，通過光源發射特定波長的光線，穿透反應後的有色溶液，檢測器接收透射光信號，根據光信號的衰減程度計算正磷酸鹽濃度——濃度越高，溶液吸光度越強，光信號衰減越明顯。此外，模塊還包含信號放大、濾波組件，減少環境幹擾對信號的影響，確保電信號穩定、可靠。

二、輔助功能模塊

輔助模塊雖不直接參與(yu) 檢測核心過程，但為(wei) 儀(yi) 器長期穩定工作提供支撐，涵蓋樣品傳(chuan) 輸、試劑供給、控製與(yu) 數據傳(chuan) 輸、防護與(yu) 供電四大係統。

樣品傳(chuan) 輸係統由采樣泵、管路、閥門等組成，負責將待測水樣從(cong) 監測點輸送至反應模塊，同時可實現自動清洗、排空功能，避免管路殘留水樣交叉汙染；閥門組件精準控製水樣、清洗液的切換，確保采樣與(yu) 清洗流程有序進行。

試劑供給係統包括試劑瓶、蠕動泵、試劑管路，用於(yu) 儲(chu) 存顯色試劑並定量輸送至反應池。試劑瓶具備密封設計，防止試劑揮發、受潮或汙染；蠕動泵通過精準控製轉速，確保每次試劑注入量一致，保障反應比例穩定。

控製與(yu) 數據傳(chuan) 輸係統是儀(yi) 器的“大腦”，由微處理器、觸摸屏、通信接口組成。微處理器控製各模塊協同工作，如采樣時間、反應時長、檢測頻率等參數的設定與(yu) 執行；觸摸屏提供人機交互界麵，方便用戶操作、查看檢測數據與(yu) 設備狀態；通信接口（如RS485、以太網接口）可將檢測數據實時上傳(chuan) 至監測平台，實現遠程監控與(yu) 數據存儲(chu) 。

防護與(yu) 供電係統保障儀(yi) 器適應複雜工況。外殼采用防水、防塵、防腐蝕材質，防護等級適配戶外或工業(ye) 現場環境；內(nei) 置散熱、保溫組件，應對高低溫環境；供電模塊支持市電供電與(yu) 備用電源切換，避免突發斷電導致數據丟(diu) 失或設備損壞。

三、結構協同邏輯

儀(yi) 器運行時，各模塊按預設程序有序聯動：首先采樣泵啟動，水樣經過濾後進入反應池；蠕動泵定量注入試劑，攪拌裝置啟動，在溫度控製下完成顯色反應；反應結束後，光學檢測器發射光線並接收信號，轉化為(wei) 電信號後傳(chuan) 輸至微處理器；微處理器根據預設校準曲線計算濃度值，通過觸摸屏顯示並經通信接口上傳(chuan) 數據；檢測完成後，係統自動啟動清洗流程，清洗反應池與(yu) 管路，為(wei) 下一次檢測做準備。整個(ge) 過程無需人工幹預，實現自動化、連續化監測。

四、結論

在線正磷酸鹽監測儀(yi) 的結構設計以“精準檢測、穩定運行、便捷使用”為(wei) 核心，核心分析單元保障檢測精度，輔助功能模塊支撐設備長期可靠工作，各組件通過科學聯動實現自動化監測。其結構組成既突出核心檢測能力，又兼顧環境適應性與(yu) 操作便捷性，能夠滿足不同場景下的水質監測需求。了解儀(yi) 器結構與(yu) 組成，不僅(jin) 有助於(yu) 用戶正確操作、維護設備，減少故障發生率，還能為(wei) 設備選型、故障排查提供參考，確保儀(yi) 器充分發揮監測效能，為(wei) 水質管理提供精準、及時的數據支撐。
