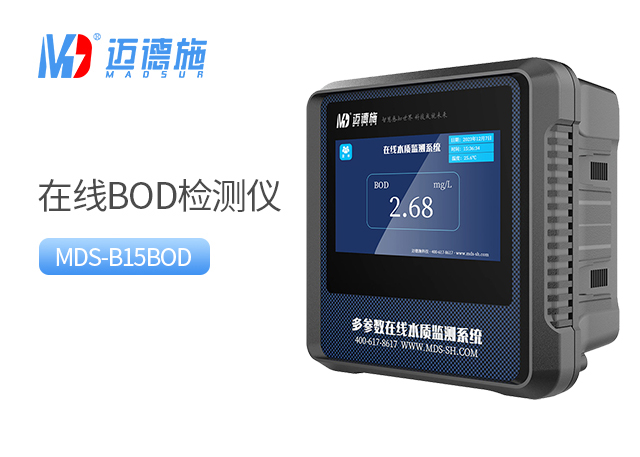

在線BOD檢測儀的核心結構和工作流程

在線BOD（生化需氧量）檢測儀(yi) 是評估水體(ti) 有機物汙染程度、反映水生態健康狀況的關(guan) 鍵設備，廣泛應用於(yu) 汙水處理、環保監測、工業(ye) 生產(chan) 質控等場景。其核心結構圍繞“樣品處理-生化反應-檢測分析”的邏輯設計，工作流程自動化程度高，能持續穩定輸出可靠數據，以下詳細解析核心結構組成與(yu) 標準化工作流程。

一、核心結構組成

1、樣品預處理模塊

主要負責水樣的采集、過濾與(yu) 調節，核心組件包括采樣泵、過濾裝置、恒溫單元與(yu) pH調節部件。采樣泵按預設程序抽取水樣，過濾裝置去除水體(ti) 中懸浮物、沉澱物等雜質，避免堵塞後續管路或影響微生物反應；恒溫單元將水樣溫度調節至適宜生化反應的範圍，pH調節部件則修正水樣酸堿度，為(wei) 微生物代謝創造穩定條件。

部分設備配備自動清洗組件，定期衝(chong) 洗預處理管路與(yu) 過濾裝置，防止雜質殘留與(yu) 生物膜附著，保障水樣代表性與(yu) 管路通暢。

2、生化反應模塊

作為(wei) 檢測儀(yi) 的核心，該模塊為(wei) 微生物分解有機物提供反應空間與(yu) 環境，主要由反應池、微生物載體(ti) 、曝氣裝置與(yu) 攪拌部件組成。反應池采用密封設計，內(nei) 置專(zhuan) 用微生物載體(ti) （如生物膜、固定化微生物填料），微生物附著於(yu) 載體(ti) 表麵，持續分解水樣中的有機物；曝氣裝置精準控製曝氣強度與(yu) 時長，為(wei) 好氧微生物提供充足氧氣，同時避免曝氣過度導致有機物揮發；攪拌部件則確保水樣與(yu) 微生物充分接觸，提升反應效率。

模塊配備溫控係統，持續維持反應池內(nei) 穩定溫度，避免溫度波動影響微生物活性與(yu) 反應速率。

3、檢測分析模塊

負責捕捉生化反應過程中的關(guan) 鍵信號並轉化為(wei) BOD數據，核心組件為(wei) 溶解氧傳(chuan) 感器、信號采集單元與(yu) 數據處理模塊。溶解氧傳(chuan) 感器實時監測反應池中氧氣濃度變化——微生物分解有機物會(hui) 消耗氧氣，氧氣消耗量與(yu) 有機物含量呈正相關(guan) ；信號采集單元將傳(chuan) 感器捕捉的電化學信號轉化為(wei) 電信號，經數據處理模塊運算後，生成對應的BOD檢測結果。

部分高端設備配備備用傳(chuan) 感器與(yu) 校準組件，確保檢測精度與(yu) 長期穩定性，可自動修正傳(chuan) 感器漂移。

4、控製與(yu) 輔助模塊

包含主控單元、試劑存儲(chu) 組件、清洗係統與(yu) 數據傳(chuan) 輸模塊。主控單元是設備的“中樞”，預設運行程序，控製各模塊協同工作（如采樣頻率、反應時間、曝氣強度、檢測周期）；試劑存儲(chu) 組件用於(yu) 存放微生物營養(yang) 液、清洗試劑等，按需自動添加；清洗係統定期衝(chong) 洗反應池與(yu) 檢測部件，去除殘留有機物與(yu) 生物膜，避免交叉汙染；數據傳(chuan) 輸模塊支持實時上傳(chuan) 檢測結果至監測平台，同時本地存儲(chu) 數據便於(yu) 追溯。

設備配備操作界麵與(yu) 報警單元，操作界麵可設置參數、查看運行狀態與(yu) 曆史數據，報警單元在試劑不足、管路堵塞、傳(chuan) 感器故障等異常時及時提示。

二、標準化工作流程

1、啟動與(yu) 預處理階段

設備開機後，主控單元啟動自檢程序，檢查各模塊運行狀態（如采樣泵、傳(chuan) 感器、溫控係統），確認無異常後進入待機狀態；接到監測指令後，采樣泵抽取水樣，經預處理模塊過濾、恒溫、pH調節後，精準定量導入生化反應池。

導入完成後，預處理管路啟動自動清洗，避免殘留水樣汙染下一次檢測。

2、生化反應階段

水樣導入反應池後，曝氣裝置與(yu) 攪拌部件啟動，使水樣與(yu) 微生物載體(ti) 充分混合，同時為(wei) 反應提供氧氣；溫控係統維持反應池穩定溫度，微生物開始分解水樣中的有機物，持續消耗溶解氧。

反應過程中，溶解氧傳(chuan) 感器每隔固定時間記錄一次氧氣濃度數據，全程監測氧氣消耗動態，確保捕捉完整的反應曲線。

3、檢測與(yu) 數據輸出階段

達到預設反應時間後，檢測分析模塊停止曝氣，待反應池內(nei) 水體(ti) 穩定後，溶解氧傳(chuan) 感器記錄最終氧氣濃度值；數據處理模塊結合初始氧氣濃度與(yu) 最終濃度差值，依據預設算法計算出BOD檢測結果。

檢測結果經主控單元審核後，通過數據傳(chuan) 輸模塊上傳(chuan) 至遠程監測平台，同時本地存儲(chu) 原始數據與(yu) 檢測報告；部分設備支持自動生成趨勢圖表，直觀展示BOD濃度變化規律。

4、清洗與(yu) 待機階段

檢測完成後，清洗係統啟動，用專(zhuan) 用清洗試劑衝(chong) 洗反應池、傳(chuan) 感器與(yu) 管路，去除殘留有機物、微生物膜與(yu) 雜質；清洗完成後，設備排出廢液，反應池恢複至初始狀態，進入待機模式，等待下一次監測指令。

若設備長期未接到監測指令，主控單元會(hui) 啟動定期維護程序（如間歇曝氣、管路衝(chong) 洗），維持微生物活性與(yu) 設備清潔。

三、結論

在線BOD檢測儀(yi) 的核心結構呈現“模塊化、功能專(zhuan) 一”的特點，預處理模塊保障水樣質量，生化反應模塊提供穩定反應環境，檢測分析模塊精準捕捉信號，控製模塊統籌協同運行，各部分緊密配合確保檢測流程高效有序。其工作流程遵循“預處理-生化反應-檢測輸出-清洗待機”的標準化邏輯，自動化程度高，無需人工過多幹預，既能保障數據準確性與(yu) 連續性，又降低了運維成本。無論是汙水處理廠工藝調控、環保部門常態化監測，還是工業(ye) 生產(chan) 水質質控，在線BOD檢測儀(yi) 都能通過科學的結構設計與(yu) 標準化流程，為(wei) 水體(ti) 有機物汙染評估提供可靠數據支撐，是水生態環境治理與(yu) 水質管控的重要裝備。
