便攜式水質測定儀的結構介紹

在水質監測領域，便攜式水質測定儀(yi) 因靈活便捷、能快速獲取監測數據的優(you) 勢，被廣泛應用於(yu) 野外現場檢測、應急水質排查等場景。要深入了解這類設備的工作原理與(yu) 使用邏輯，首先需清晰認識其核心結構組成。便攜式水質測定儀(yi) 的結構設計圍繞“輕便化、集成化、易操作”原則展開，主要由檢測核心模塊、樣品處理組件、數據處理與(yu) 顯示單元、供電係統及輔助結構五大部分構成，各部分協同工作，共同實現水質指標的快速檢測。

一、檢測核心模塊

檢測核心模塊是便攜式水質測定儀(yi) 實現水質指標檢測的關(guan) 鍵部分，相當於(yu) 設備的“心髒”，其功能是對水樣中的目標汙染物進行識別與(yu) 信號轉換。該模塊通常包含檢測光路係統與(yu) 傳(chuan) 感器組件，不同檢測原理的設備，核心模塊結構略有差異，但核心作用一致。

對於(yu) 常見的分光光度法測定儀(yi) ，檢測光路係統由光源、單色器、比色皿槽及光檢測器組成。光源會(hui) 發出特定波長的光，經過單色器篩選後，形成單一波長的光束照射到裝有水樣的比色皿上；光檢測器則負責接收穿過水樣後的光信號，並將其轉換為(wei) 電信號，為(wei) 後續數據處理提供原始信號來源。而針對pH、溶解氧等指標的測定儀(yi) ，核心模塊則以專(zhuan) 用傳(chuan) 感器為(wei) 核心，傳(chuan) 感器直接與(yu) 水樣接觸，通過電極反應或物理作用感知水樣中目標物質的濃度變化，同樣將變化轉化為(wei) 可識別的電信號。

檢測核心模塊的設計注重穩定性與(yu) 精準性，盡管設備整體(ti) 追求便攜，但核心部件的材質與(yu) 組裝工藝均經過嚴(yan) 格篩選，以確保在不同環境下（如野外低溫、潮濕環境）仍能穩定工作，減少外界因素對檢測信號的幹擾，保障檢測結果的可靠性。

二、樣品處理組件

便攜式水質測定儀(yi) 的樣品處理組件主要用於(yu) 對采集的水樣進行預處理與(yu) 輔助檢測，確保水樣符合檢測要求，同時方便操作人員快速完成樣品準備。該組件結構相對簡單，但實用性強，通常包含樣品量取工具、預處理容器及輔助清潔部件。

樣品量取工具一般為(wei) 內(nei) 置的定量加液器或可更換的定量吸管，操作人員無需額外攜帶量杯，即可通過設備自帶工具精準量取固定體(ti) 積的水樣，避免因手動量取誤差影響檢測結果。預處理容器多為(wei) 專(zhuan) 用的比色管或反應杯，這類容器材質透光性好、化學穩定性強，不會(hui) 與(yu) 水樣或檢測試劑發生反應，同時容器規格與(yu) 檢測核心模塊的比色皿槽或傳(chuan) 感器適配，確保水樣能順利進入檢測環節。

部分設備的樣品處理組件還配備簡單的過濾裝置，當采集的水樣中含有少量懸浮雜質時，操作人員可通過過濾裝置快速去除雜質，防止雜質堵塞檢測光路或影響傳(chuan) 感器靈敏度。此外，組件中還會(hui) 附帶小型清潔毛刷或專(zhuan) 用清潔布，方便檢測完成後對預處理容器進行簡單清潔，避免殘留水樣對下一次檢測造成交叉汙染。

三、數據處理與(yu) 顯示單元

數據處理與(yu) 顯示單元是便攜式水質測定儀(yi) 實現“檢測結果可視化”的關(guan) 鍵部分，負責將檢測核心模塊傳(chuan) 輸的電信號轉化為(wei) 直觀的水質指標數據，並通過屏幕展示給操作人員，同時具備數據存儲(chu) 與(yu) 簡單分析功能。

數據處理單元相當於(yu) 設備的“大腦”，由內(nei) 置的微處理器與(yu) 專(zhuan) 用數據處理芯片組成。微處理器會(hui) 接收檢測核心模塊傳(chuan) 來的電信號，結合設備內(nei) 部預設的校準曲線與(yu) 計算模型，對電信號進行運算處理，將其轉化為(wei) 對應的水質指標濃度值（如COD、氨氮濃度等）。數據處理過程快速高效，通常在幾秒到幾十秒內(nei) 完成，符合便攜式設備“快速檢測”的需求。

顯示單元則以小型液晶顯示屏為(wei) 主要載體(ti) ，屏幕尺寸根據設備整體(ti) 大小設計，一般為(wei) 3-5英寸，既能保證操作人員清晰查看數據，又不會(hui) 增加設備體(ti) 積與(yu) 重量。顯示屏除了顯示最終檢測結果外，還會(hui) 實時展示設備工作狀態（如“正在檢測”“數據存儲(chu) 中”）、檢測參數（如檢測波長、反應時間）及電池電量等信息，方便操作人員隨時掌握設備情況。部分設備的顯示單元還支持觸摸操作，操作人員可通過觸摸屏幕完成參數設置、數據查詢等操作，進一步提升設備的便捷性。

此外，數據處理與(yu) 顯示單元還具備數據存儲(chu) 功能，可存儲(chu) 一定數量的檢測數據（如數百條至數千條），操作人員可在檢測完成後，通過設備的查詢功能回顧曆史檢測數據，部分設備還支持通過USB接口將存儲(chu) 的數據導出至電腦，便於(yu) 後續數據整理與(yu) 分析。

四、供電係統

供電係統是保障便攜式水質測定儀(yi) 在無外接電源環境下正常工作的核心，其設計重點在於(yu) 輕量化與(yu) 長續航，以滿足野外現場檢測的需求。目前市麵上的便攜式水質測定儀(yi) ，供電係統主要分為(wei) 內(nei) 置充電電池與(yu) 外接電源適配兩(liang) 種模式，部分設備同時支持兩(liang) 種供電方式，提升使用靈活性。

內(nei) 置充電電池多為(wei) 鋰電池，鋰電池具有能量密度高、重量輕、充放電循環次數多的特點，能在較小的體(ti) 積下為(wei) 設備提供較長的續航時間。一般情況下，充滿電的鋰電池可支持設備連續工作數小時至十餘(yu) 小時，具體(ti) 續航時間根據設備功耗與(yu) 檢測頻率而定。設備上通常設有電池電量指示燈，操作人員可通過指示燈直觀了解電池剩餘(yu) 電量，及時充電，避免檢測過程中因電量不足導致設備停機。

外接電源適配模式則適用於(yu) 有外接電源的場景（如實驗室臨(lin) 時檢測、車輛供電），設備配備專(zhuan) 用的電源適配器，通過適配器將220V交流電或12V車載直流電轉換為(wei) 設備所需的工作電壓，滿足設備長時間連續檢測的需求。供電係統的接口設計注重安全性與(yu) 通用性，接口處設有防誤插結構，同時采用常見的接口規格，方便操作人員在不同場景下快速連接電源。

五、輔助結構

輔助結構雖不直接參與(yu) 水質檢測，但對提升設備便攜性、保護設備核心部件及優(you) 化操作體(ti) 驗具有重要作用，主要包括設備外殼、操作按鍵、散熱部件及便攜配件。

設備外殼多采用高強度工程塑料製成，這類材質重量輕、抗衝(chong) 擊性強，能有效保護內(nei) 部核心模塊與(yu) 電路，防止設備在攜帶或野外使用過程中因碰撞、摔落造成損壞。外殼表麵通常進行防滑處理，方便操作人員手持，同時外殼設計注重密封性，部分設備達到一定的防水等級，可在潮濕環境或輕微雨水濺落情況下正常工作，擴大設備使用場景。

操作按鍵設置在設備外殼的顯眼位置，按鍵數量精簡，每個(ge) 按鍵對應明確的功能（如“開機/關(guan) 機”“檢測開始”“數據查詢”），按鍵反饋清晰，即使在野外光線不佳的環境下，操作人員也能快速完成操作。部分設備還在按鍵旁標注圖標，進一步降低操作難度。

散熱部件主要針對檢測核心模塊與(yu) 供電係統工作時產(chan) 生的熱量，通常為(wei) 外殼上的散熱孔或內(nei) 置的小型散熱風扇。散熱孔設計巧妙，既保證空氣流通散熱，又能防止灰塵、水汽進入設備內(nei) 部；散熱風扇則在設備功耗較高時自動啟動，快速排出內(nei) 部熱量，避免設備因過熱影響檢測精度或損壞部件。

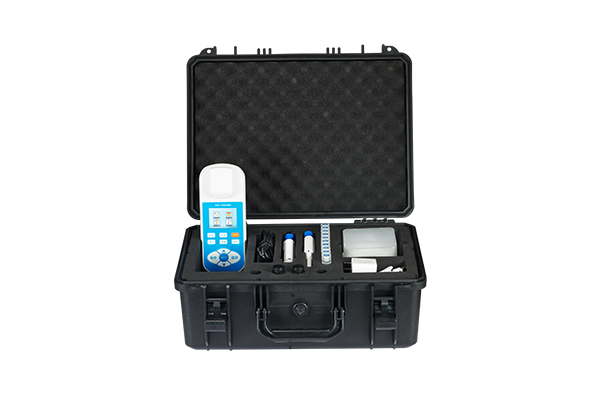

便攜配件是輔助結構的重要組成部分，常見的有專(zhuan) 用便攜背包、校準試劑瓶固定架及數據線收納袋。專(zhuan) 用便攜背包根據設備形狀定製，內(nei) 部設有防震隔層，可將設備、電源適配器、預處理工具等一同收納，方便操作人員攜帶；校準試劑瓶固定架則用於(yu) 固定檢測過程中需使用的試劑瓶，防止試劑瓶傾(qing) 倒泄漏；數據線收納袋可整理設備與(yu) 電腦連接的數據線，避免線路纏繞，提升操作便利性。

綜上所述，便攜式水質測定儀(yi) 的結構設計緊密圍繞“便攜、高效、可靠”的核心需求，各部分結構分工明確又協同配合。從(cong) 檢測核心模塊的精準信號轉換，到樣品處理組件的便捷預處理，再到數據處理與(yu) 顯示單元的直觀呈現、供電係統的穩定續航，以及輔助結構的全方位支撐，共同構成了一款功能完善的便攜式水質檢測設備，為(wei) 野外水質監測、應急檢測等場景提供了有力的技術支持。
